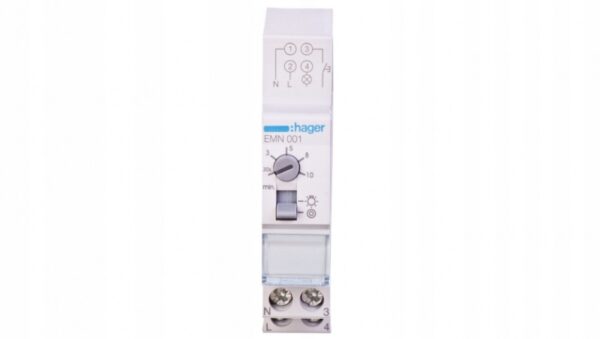

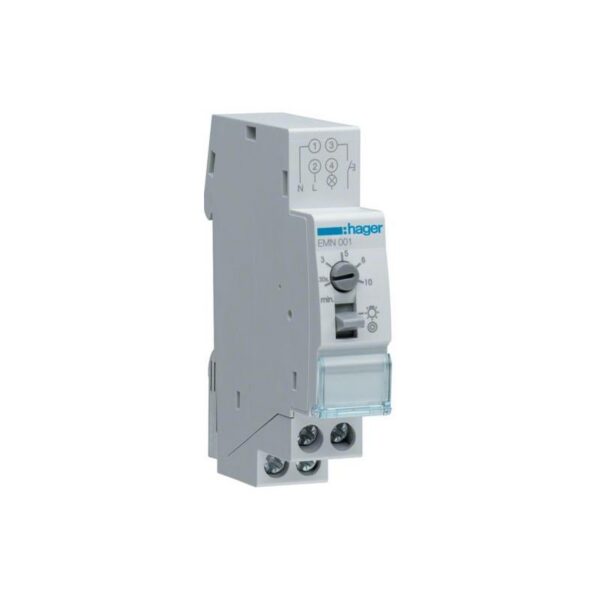

Automat schodowy Hager 230 V IP20 0 A

Konstrukcja

• Montaż: Szyna DIN

Charakterystyka elektryczna

• Częstotliwość: 50/60 Hz
• Napięcie znamionowe łączeniowe Ue (AC): 230 V

Napięcie

• Napięcie sterowania AC: 230 V

Prąd

• Prąd dopuszczalny (AC1): 16A
• Prąd jałowy: 100mA

Moc

• Maksymalna moc świetlówek liniowych nieskompensowanych: 3600 VA
• Moc wejściowa: 1 VA
• Całkowite straty mocy dla prądu znamionowego: 2 W
• Moc rozproszona przez sterowanie: 0,25 W

Zasilacz

• Napięcie zasilania: 230 V

Wymiary

• Głębokość produktu: 64 mm
• Długość: 64 mm
• Szerokość produktu: 17,5 mm
• szerokość urządzenia do montażu na szynie (DMS): 1 modules

Sterowanie żarówkami fluorescencyjnymi

• Lampy fluorescencyjne: max. 3600 VA
• Maksymalne obciążenie równoległymi lampami fluorescencyjnymi: 1000 VA
• – skompensowane równolegle: 1000 VA

Sterowanie lampami żarowymi

• Żarówki i świetlówki halogenowe 230 V: maks. 2300 W
• Maksymalna moc żarówek 230V: 2300 W

Instalacja / Montaż

• Montaż: szyna TS

Podłączenie

• Przekrój przewodu (elastycznego): 1 … 6 mm²
• Przekrój przewodu (sztywnego): 1,5 … 10 mm²
• Przekrój przewodu sztywnego (drut) w zacisku: 1,5 / 10mm²
• Przekrój przewodu elastycznego (linka) w zacisku: 1 / 6mm²
• Rodzaj przyłącza: ze śrubą
• Rodzaj podłączenia: 3 i 4 przewody
• Liczba styków: 1
• Rodzaj styku: 1 NO
• z zaciskami śrubowymi

Ustawienia

• Zakres opóźnienia zadzialania: 30 s, 10 min
• Czas opóźnienia, regulowany: 30 s … 10 mn

Zastosowanie

• Czas załączania: 100 %

Bezpieczeństwo

• Stopień ochrony: IP20

Warunki użytkowania

• Temperatura robocza: -10 … 55 °C
• Temperatura przechowywania/transportu: -20 … 60 °C
